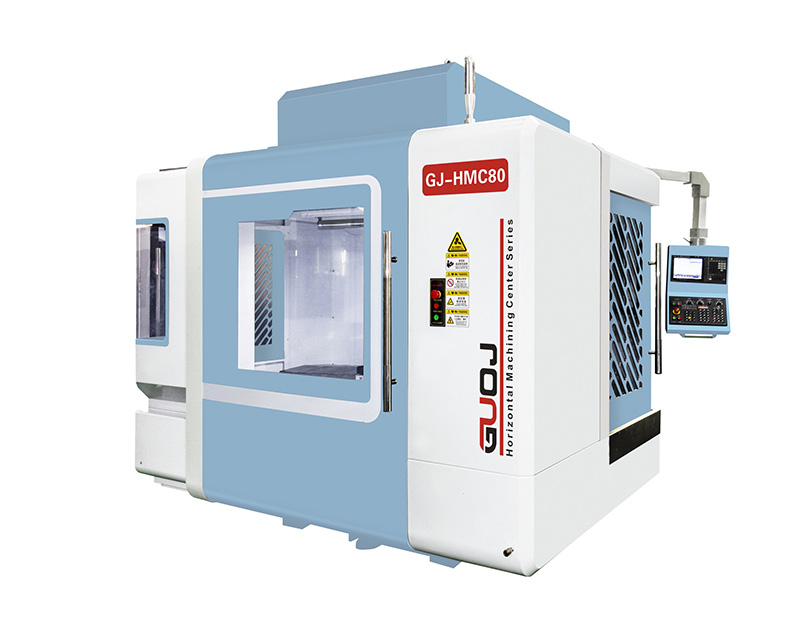

臥式加工中心采用三軸台灣“上銀”滾柱線軌( HMC50標配)，三軸德國“力士樂”滾珠線軌( HMC80標配)
標準配置
1、三軸采用台製“銀泰PMl或上銀HIWIN”C3級滾珠絲杆
2、三軸采用台製“銀泰PMI或上銀HIWIN"滾柱線軌
3、三軸采用P4級軸承
4、三軸聯軸器
5、三軸防護罩
6、BT40-Φ155-12000rpm直接式主軸，(立臥各一支)增壓缸
7、Z軸氮氣配重，不含液壓站
8、容積式注油器
9、工具箱及調整工具
可選配置
BT40-24T臥式刀庫
BT40-24T立式刀庫

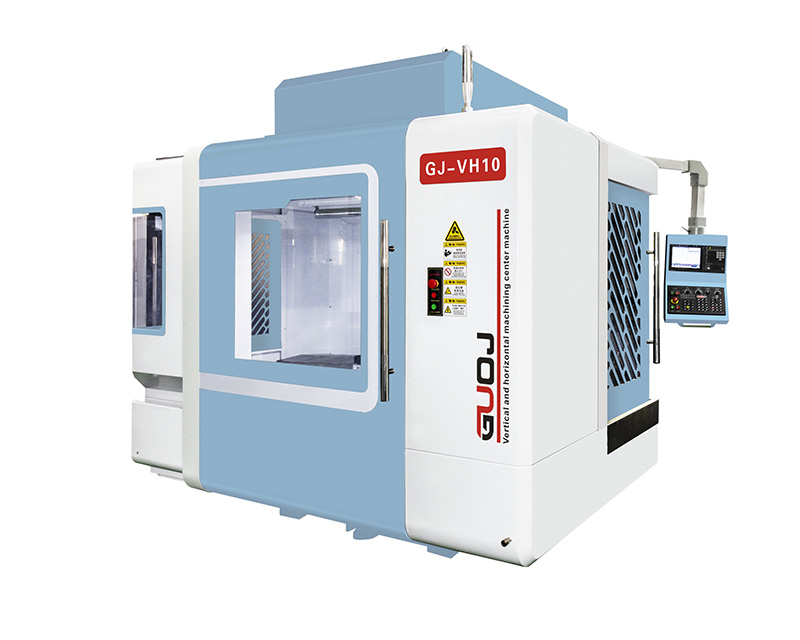

名稱 | 單位 | GJ-VH10（四軌） |
X/Y/Z1/Z2行程 | mm | 1100*700*720（立）*600（臥） |
旋轉工作台尺寸/最小分割角度 | mm | 500*500（最小分割角度1°） |
工作台尺寸 | mm | 640*500 |
旋轉工作台載重(容許最大) | kg | 500 |
Z1立式主軸中心至立柱距離 | mm | 765 |
Z1立式主軸端麵至台麵距離 | mm | 150-870 |
Z2臥式主軸軸心線到工作台距離 | mm | 600 ~-140 |
Z2臥式主軸端麵到工作台中心距離 | mm | 310-1010 |
主軸錐孔/直徑 | BT | BT40-Φ155 |
主軸轉速 | rpm | 12000 |
(X/Y/Z )快速移位 | m/min | XY：36；Z1/Z2:20 |
滾珠絲杆 | mm | Φ40*12 |
線性導軌規格 | “XZ軸：45#滾柱線軌+標準滑塊 Y軸：35#+標準滑塊（四線軌）” | |
最大允許工件旋轉直徑 | mm | Φ1250(具體視鈑金) |
光機外觀尺寸(長*寬*高) | mm | 2827*2530*3716（含氮氣配重缸） |
機器重星 | kg | 約7000（含刀庫、轉台） |
