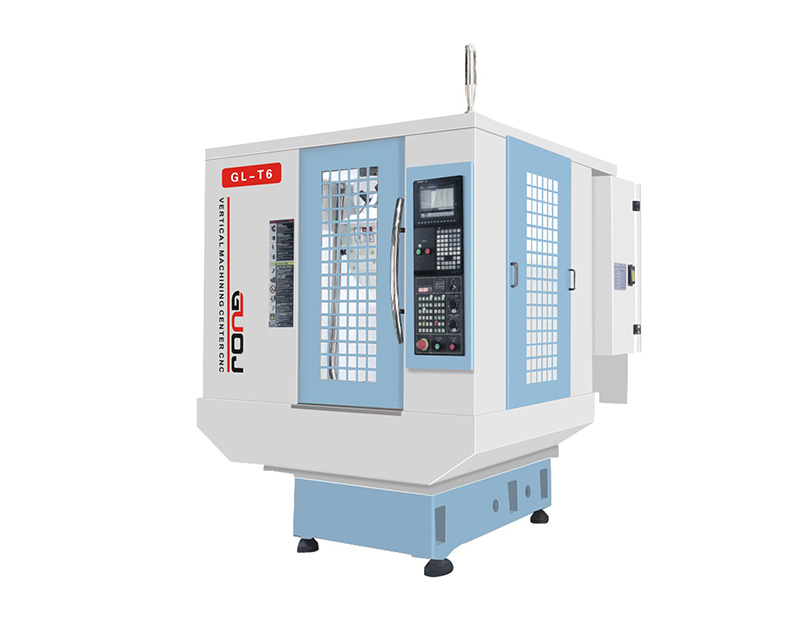

鑽孔攻牙GL-T6

X/Y/Z行程

mm

500*400*300

600*400*450

主軸端麵至（zhì）工作台距離

mm

155-455

170-620

主軸中心至立柱防護麵距離

mm

420

450

工作台尺寸

mm

600*400

700*420

最大載重

kg

250

350

工作台T型槽（數目-尺寸/間距）

mm

3-14/100

3-18/125

主軸錐孔/直徑

直聯BT30（Φ100）

直（zhí）聯BT30（Φ100）

主軸轉（zhuǎn）速

rpm/min

12000(標配)/15000/20000

12000(標配)/15000/20000

滾珠絲杆( X/Y/Z )

mm

X,Z:Φ2516    Z:Φ3616

Φ32*16

線性導軌

mm

X,Y:L25*2    Z:L30*2

X,Y:L30*2    Z:L35*2

主軸電機

kw

5.5

5.5

三軸電機( X/Y/Z )

kw

1.5/1.5/3.0

1.5/1.5/3.0

X、Y、Z軸快速進給

m/min

48/48/48

48/48/48

定位精度

mm

JIS±0.005/300

JIS±0.005/300

重複定位精度

mm

JIS±0.003/300

JIS±0.003/300

自動換刀形式

傘型

傘型

自動換刀數量

pcs

16/21

16/21

機器（qì）重量（大約）

kg

3500

3700
