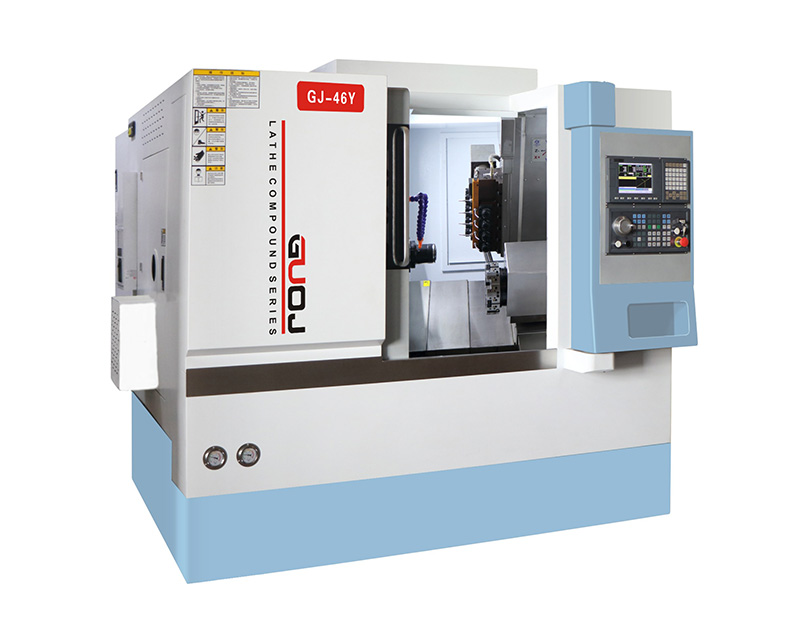

數控車床 GJ-46Y

數控車床的機械原理是機床的工作是通過工件表麵上一係列與加工無關的切屑和磨粒（如刀具屑、排屑等）來完成，這就是所謂的運動。

24小時客服在線
廠家正品保障
發貨時速承諾

產品介紹
產品參數
相關產品

產品介紹

	規格	單位	GJ-46TS	GJ-52TS	GJ-65TS	GJ-46Y（4+4+4）	GJ-46Y動力刀塔	GJ-52TSY
加工範圍 Processing Range	床身最大回轉直徑	mm	Φ460	Φ560	Φ600	Φ500	Φ500	Φ600
	最大加工盤件直徑	mm	Φ400	Φ450	Φ500	Φ320	Φ320	Φ500
	最大加工工件長度	mm	350	500	500	200	200	500
	最大棒材通孔直徑	mm	Φ45	Φ52	Φ63	Φ45	Φ45	Φ52
動力參數 Dynamic Parameters	主軸電機功率	kw	7.5	11	11	5.5	5.5	11
	主軸最高轉速	rpm	4000	3500	3500	4500	4500	3500
	X軸伺服電機功率	kw	1.3	2.0	2.0	1.3	1.3	2.0
	Z軸伺服電機功率	kw	1.3	2.0	2.0	1.3	1.3	2.0
移動參數 Move Parameters	X軸最大行程(半徑)	mm	210	250	250	900	900	250
	Z軸最大行程	mm	400	610	610	300	300	610
	X/Z軸絲杆規格	/	3210/3210	3210/4010	3210/4010	30	30	18
	X/Z軸線軌規格	/	35/35	45/45	45/45	30	30	/
	X/Z快速移動	m/min	18	18	18	/	/	/
主軸 Spindle	主軸鼻端型式	/	A2-5	A2-6	A2-8	A2-5	A2-5	A2-6
	主軸通孔直徑	mm	Φ56	Φ66	Φ76	Φ56	Φ56	Φ56
	主軸最高轉速	rpm	6000	5000	5000	6000	6000	5000
	推薦使用伺服電機	kw	5.5-7.5	7.5-11	7.5-11	5.5	5.5	7.5-11
	卡盤及回轉油缸規格	/	6寸	8寸	10寸	6寸	6寸	8寸
	主軸中心到地麵距離	mm	1000	1100	1100	950	950	1200
	主軸中心到前門距離	mm	400	400	400	400	400	400
加工精度 Precision	X/Z軸定位精度	mm	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005
	X/Z軸重複定位精度	mm	±0.003	±0.003	±0.003	±0.003	±0.003	±0.003
	刀塔中心高	/	80	100	100	/	/
液壓/動力刀塔 Hydraulic Power Turret	刀具數目	/	08/10/12	08/10/12	08/10/12	/	/	08/10/12
	四方刀座規格	mm	20	25	25	/	/	25
	鏜刀杆規格	mm	20	25	25	16/20	16/20	25
	相鄰換刀時間	S	0.3	0.4	0.4	/	/	0.2
尾座參數 Tailstock Parameters	尾座錐度	kw	MT4	MT5	MT5	/	/	MT5
	套簡直徑	mm	65	80	80	/	/	80
	套簡行程	mm	80	80	80	/	/	80
外形尺寸 Dimensions	長寬高(含鈑金)	mm	23001600 1800	26001600 1800	260016001800	220016001800	220016001800	260016002000
外形尺寸 Dimensions	光機重量	kg	3500	4000	4000	3000	3000	4500
